Авария на подстанции КТП и её последствия
В данной статье рассматриваются основные проблемы, возникающие в процессе эксплуатации комплектных трансформаторных подстанций (КТП) и их потенциальные последствия. Поломки в КТП могут привести к серьезным инцидентам, поэтому регулярная проверка и техническое обслуживание оборудования являются необходимыми мерами для предотвращения аварий. Статья описывает ключевые компоненты КТП, такие как силовые трансформаторы и коммутационное оборудование, а также делит неполадки на инциденты и аварии в зависимости от их серьезности. Кроме того, в статье представлены пять основных причин неисправностей, включая ошибки персонала, проблемы с системой безопасности и скачки напряжения. Несмотря на то что полностью исключить аварии невозможно, своевременное обслуживание может значительно снизить риск возникновения внештатных ситуаций.
Авария на подстанции КТП и её последствия
Процесс эксплуатации
В процессе эксплуатации комплектных трансформаторных подстанций (КТП) иногда возникают неполадки. Сбой может произойти в любой части системы и зачастую приводит к серьёзным инцидентам. Чтобы избежать таких ситуаций, необходимо регулярно проводить проверку и техническое обслуживание оборудования.
Что может выйти из строя в подстанции?
Ключевые компоненты КТП включают в себя:
- силовой трансформатор;
- токопроводящие шины, обеспечивающие передачу электроэнергии;
- коммутационное оборудование для распределения тока;
- систему контроля и защитные устройства;
- устройства для ввода и прочие элементы.

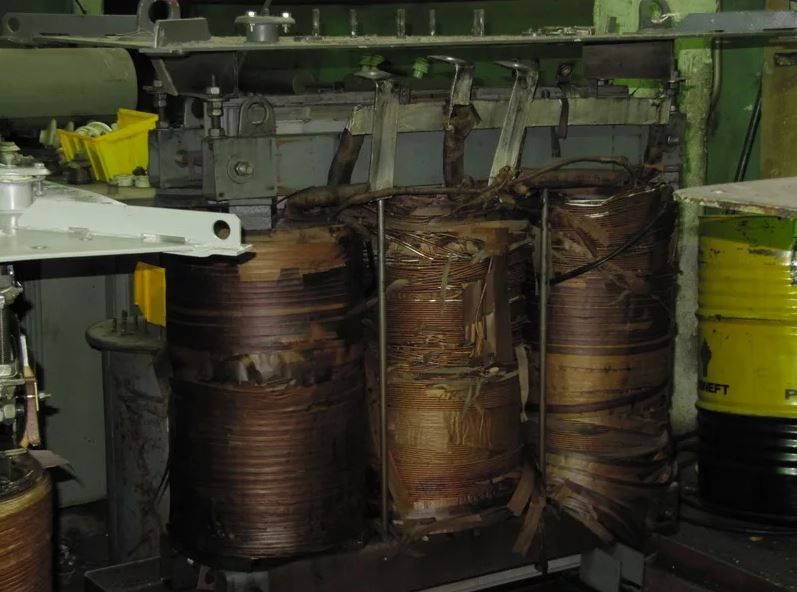

Любой элемент системы может перестать работать. Наиболее важным элементом является трансформатор, поэтому его неисправность представляет наибольшую опасность. Однако и другие компоненты могут вызвать серьёзные проблемы. Например, износ или повреждение изоляционной обмотки может привести к пожару или взрыву. Аварийные ситуации могут возникнуть из-за неполадок в работе реле защиты.
Аварии на трансформаторной подстанции
Даже незначительные неполадки в работе оборудования считаются нарушением. В зависимости от степени повреждений, их можно разделить на два типа:
- Инциденты. Это ситуации, когда оборудование получает повреждения, выходит из строя или технологические процессы начинают протекать неправильно. В таких случаях обычно нет серьёзных разрушений и травм среди персонала или жителей близлежащих территорий.
- Аварии. Если из-за неполадок предприятие останавливается на срок более 24 часов, это уже считается аварией. Особенно опасны ситуации, когда на опасном производстве происходит поломка оборудования, обрушение здания или выброс ядовитых веществ в атмосферу.
Все серьёзные нарушения в работе оборудования расследуются специальной комиссией. Классификация проводится в соответствии с СО 153-34.20.801-00. Вот пять основных причин неисправностей КТП.
Основные причины поломки подстанции КТП
Первая причина. Сотрудники совершили оплошность.
Оборудование спроектировано так, чтобы работать без участия человека. Оператор контролирует работу трансформаторной подстанции (КТП) с помощью датчиков.
Сбои в работе могут быть вызваны ошибками персонала, которые допустили ошибки при монтаже. Например, они могли не подключить заземление или подключить неисправное оборудование.
Вторая причина — это ошибки при монтаже или ремонте.
В эту категорию входят такие проблемы, как недостаточно затянутые соединения и неправильно настроенный привод коммутационного оборудования. Если не уделить внимание проверке контактов, они могут перегреться во время работы КТП, что приведёт к образованию электрической дуги. Если дуга пробьёт слой изоляции, это может стать причиной пожара на подстанции.
Третья причина — неполадки в работе системы безопасности.
Согласно Приказу Минэнерго №261 от 30 июня 2003 года, все КТП должны быть оснащены средствами защиты. Более подробная информация содержится в Приложении 8. Если система безопасности не сработает вовремя и не предотвратит короткое замыкание, это может привести к выходу трансформатора из строя и даже к возгоранию.
Четвёртая причина — отсутствие или неисправность заземления.
Если заземление выполнено неправильно, может произойти замыкание на землю. Это особенно опасно в сетях с однофазным типом от 6 до 35 кВ. В такой ситуации напряжение на этой фазе резко падает до нуля, а на остальных — линейно возрастает. Из-за резкого перенапряжения возникает электрическая дуга, которая может повредить изоляцию шины и привести к расплавлению кабелей.
Пятая причина. Скачок напряжения в сети
Даже обычная гроза может вызвать скачок напряжения, поэтому все подстанции должны быть защищены от этого явления. В противном случае, при сильном разряде может произойти повреждение изоляции и даже возгорание.
Невозможно полностью исключить возникновение аварийных ситуаций. Однако при условии своевременного технического обслуживания всех компонентов подстанции можно свести к минимуму вероятность возникновения внештатных ситуаций.
